打基礎(chǔ)、提節(jié)奏、推技改，迅速提高煉鋼生產(chǎn)指標——石鋼副總、煉鋼狀元郭旭東一行到我公司指導煉鋼生產(chǎn)！

       2018年2月26日，公司邀請石鋼副總、煉鋼狀元郭旭東、煉鋼事業(yè)部經(jīng)理李向朝、煉鋼事業(yè)部副經(jīng)理李國棟、技術(shù)中心主任劉憲民一行四名專家到我公司指導煉鋼生產(chǎn)。公司領(lǐng)導孫朝英、左文朝接見了石鋼專家。營鋼大學校長、企管部部長張志強現(xiàn)場采訪了幾位專家。

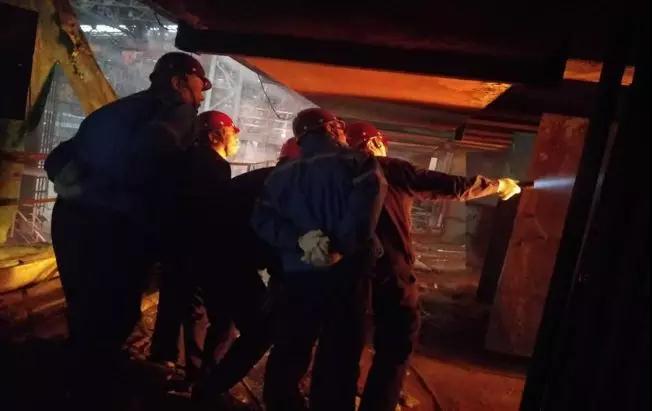

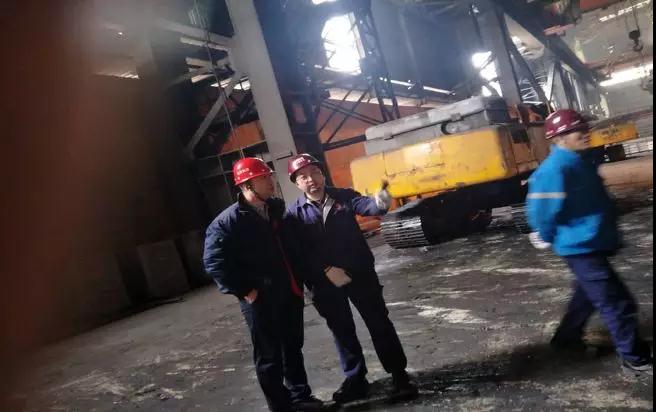

                                        公司副總左總陪同石鋼副總、煉鋼狀元郭旭東等專家到轉(zhuǎn)爐爐前、連鑄機二冷室指導煉鋼生產(chǎn)。

公司孫總、左總與石鋼副總煉鋼狀元郭旭東、煉鋼事業(yè)部經(jīng)理李向朝等專家座談、交流。郭總愉快的接受了我們的現(xiàn)場采訪。

問：郭總，您好，您是煉鋼狀元，到我們煉鋼生產(chǎn)現(xiàn)場您發(fā)現(xiàn)我們需要改進的工作在哪些方面？

答：煉鋼轉(zhuǎn)爐節(jié)奏慢，有較大潛力，連鑄機二冷室工況不容樂觀。現(xiàn)在一天冶煉六十多爐，有很大的提升空間。

問：郭總請您具體談一下我們應(yīng)如何提高轉(zhuǎn)爐的生產(chǎn)節(jié)？奏？改變后能夠節(jié)省多少時間？

答：現(xiàn)在冶煉時間在35分鐘左右，提升的潛力還是較大的，我認為主要有以下幾個方面，有些操作意識是要改變的，圍繞著壓縮輔助時間，完全能夠控制在第 一個目標30分鐘以內(nèi)一爐鋼、第二個目標27分鐘以內(nèi)；先達到一天11000噸沒有問題。

（1）冶煉400這樣的鋼種，建議逐步改成全部留渣操作，制訂好操作規(guī)程和工藝制度和安全要求，沒有問題的；

（2）將出鋼口由現(xiàn)在的150mm，改成165mm，使用壽命短點也合適；

（3）改變操作習慣，“如搖爐加廢鋼，加完后再搖正，兌鐵水時再搖爐”，可以省去一次搖爐；加入的廢鋼要保證沒有壓力容器和水份；

（4）現(xiàn)在爐口時有粘鋼，可以改變提高閉氧點位置，沖刷爐口粘鋼，注意別把煙道碰壞了；

（5）鐵水包包沿粘鐵嚴重，必須及時清理，改變?nèi)霠t鐵水扇面，減少撒鐵，節(jié)約時間；

（6）建議將鎂球改為輕燒白云石；性價比好，渣中氧化鎂不要高，8%就行，化渣好；

（7）利用現(xiàn)有的閥門站，改造使用轉(zhuǎn)爐底吹工藝；

（8）煉這樣的普鋼種類，要不取樣出鋼，提高一倒率；煉鋼工綜合判斷，但一定要向這個方向做；

答：爐容比合適，不需要調(diào)整，整體是一個公司的平衡，有廢鋼好煉，沒有廢鋼時加些渣料如燒結(jié)礦渣鐵等；現(xiàn)在一爐純供氧時間14-15分鐘可以。等底吹用上以后可以考慮角度由12.5調(diào)整到13，現(xiàn)在不需要考慮，主要考慮降低輔助時間。

答：這一個問題很關(guān)鍵，做好了潛力很大。主要做幾下方面工作：

（1）合金烘烤我認為沒有必要，但必須將鋼包在線烘烤上線，用煤氣烤上，用最少的鋼包周轉(zhuǎn)，確保紅包1000度以上；

（2）鋼包全過程加蓋，這個很關(guān)鍵；鋼包包沿粘鋼及時清理；

（3）大包改造，將現(xiàn)在的鋁鎂磚改為整體澆注帶納米，降低鋼包外包壁降溫，可省50度，降低噸鋼成本；

（4）中包加蓋要求放平整，與中包口無縫隙放置；

（5）澆注過程中，鋼包、中包加保溫稻殼；

以上措施到位了，降低轉(zhuǎn)爐出鋼溫度，降低成本，保證質(zhì)量，出鋼溫度第一爐完全能夠在1680以下，正常出鋼1630-1640度以下沒有問題。

答：一是這主要是中包兩頭上翹，包底變形造成。廠家要增加中包強度，尤其是加強包底強度，加筋防變形，買包殼時注意這個；二是機修結(jié)晶器與銅管安裝時水縫尺寸要在一個中心線上。

答：連鑄機設(shè)備管理要向手表一樣愛護，是精密設(shè)備，基礎(chǔ)管理要加強，先恢復(fù)基本的東西。一連鑄機二冷室工況太差，足輥冷卻、一二段冷卻水嘴堵塞嚴重，三段幾乎不起作用，水量壓力設(shè)定值與實際值差距太大。一定要清理好，恢復(fù)二冷基本的功能；再就是結(jié)晶器的水質(zhì)要化驗，尤其是凈環(huán)水質(zhì)，Y型濾網(wǎng)要起作用，定期打開清理雜質(zhì)。二連鑄拉速三米五沒有一點問題，冷卻系統(tǒng)好用可以嘗試4米，中包機架不在一個水平面上，液壓設(shè)備處理好，二冷室功能同樣要發(fā)揮好，現(xiàn)場蒸汽大，水向外面亂流。

問：郭總，我們的鐵水條件怎么樣？需要改變哪些？

答：鐵水硫最好控制在30個以下，有利于一倒命中；硅要穩(wěn)定，其他成分可以。

問：郭總，最后問您一個問題，我們?nèi)绾翁岣邿掍摴ぁ⒉僮鞴さ募寄苣兀?/span>？

答：實踐與學習理論基礎(chǔ)結(jié)合，煉這個鋼種簡單，就是一個熟練工，沙丁魚激活鯰魚，勞動競賽，可以用一倒率技術(shù)比武，做到不取樣出鋼的基礎(chǔ)。

問：現(xiàn)場安全管理提一些建議？

答：按照冶金安全規(guī)范，現(xiàn)場看控制現(xiàn)場亂流水，廠房內(nèi)集渣太多，物品定置管理。
